★★★自耦变压器
产 品 型 号：JDG（单相）/JSG（三相）
产 品 容 量：JDG单相系列5VA、20VA、1000VA—50KVA
JSG三相系列1KVA、20KVA、50KVA、200KVA—1000KVA
以上为我司常规产品型号（特殊电压、型号可根据客户要求订做）。
★★★产品说明
本厂JSG系列自耦变压器是在经过进一步吸取国内同类产品优点，符合IEC60076-11和GB6450等
国际、国家标准而设计的干式变压器。
自藕变压器是一种只有一组线圈的变压器，线圈按输出电压要求有不同数量的中间抽头，产品铁芯采
用进口的优质精密冷辄硅钢片叠加而成，具有体积小、损耗低、电磁转换率高等特点。
变压器整体采用特种树脂真空侵漆处理，具有外形美观、低损耗、低噪音、温升小等特点。
金山谷根据10多年来近万家客户使用情况的数据分析，本产品主要适用于设备类别有：
数控机床设备、医疗设备、电梯、激光钻孔机，注塑机，曝光机，光绘机，印刷机，CNC火花机，
加工中心,产品老化测试等设备的专业定制。
常规单相输入交流电压220V、200V、110V；输出电压220V、110V、48V、24V等；
常规三相输入交流电压380V、420V、440V；输出电压380V、220V、200、190V、110V等。
★★★产品特点
1、性能稳定，功耗小；
2、负载温升低；
3、噪音低于45分贝；
4、外形美观，节能环保，可独立设置，亦可安装在机柜和设备控制柜内；
5、 应用于各种负载不同电压等级，设备类别不受限制；
6、接线方式：Y型接线法；
7、外形美观，安装接线方便简易，箱体底部脚轮滚动灵活，方便搬动及安装。
8、变压方式：电磁耦合：升压式、降压式。

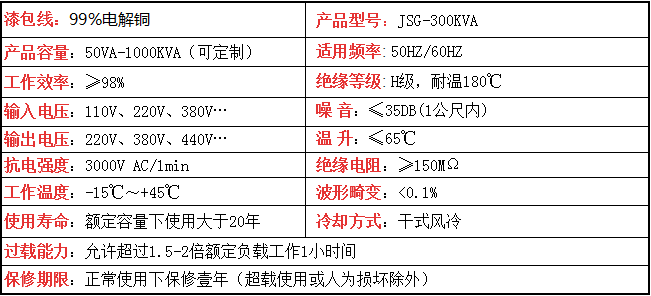

★★★主要技术参数
★★★产品规格、尺寸、重量
|
型号/容量 |
输入电压（V) |
输出电压（V） |
带外箱尺寸 |
带外箱重量 |
|
JSG-1KVA |
3相 380V |
3相 220/200V |
L*W*H（mm) |
10KG |
|
JSG-2KVA |
3相 380V |
3相 220/200V |
350*260*280 |
15KG |
|
JSG-3KVA |
3相 380V |
3相 220/200V |
380*260*280 |
20KG |
|
JSG-5KVA |
3相 380V |
3相 220/200V |
380*260*280 |
32KG |
|
JSG-7KVA |
3相 380V |
3相 220/200V |
440*320*330 |
35KG |
|
JSG-10KVA |
3相 380V |
3相 220/200V |
440*320*330 |
50KG |
|
JSG-15KVA |
3相 380V |
3相 220/200V |
440*320*330 |
60KG |
|
JSG-20KVA |
3相 380V |
3相 220/200V |
500*380*400 |
75KG |
|
JSG-30KVA |
3相 380V |
3相 220/200V |
500*380*400 |
100KG |
|
JSG-40KVA |
3相 380V |
3相 220/200V |
580*420*450 |
130KG |
|
JSG-50KVA |
3相 380V |
3相 220/200V |
580*420*450 |
155KG |
|
JSG-60KVA |
3相 380V |
3相 220/200V |
580*420*450 |
180KG |
|
JSG-80KVA |
3相 380V |
3相 220/200V |
650*500*550 |
200KG |
|
JSG-100KVA |
3相 380V |
3相 220/200V |
650*500*550 |
220KG |
|
JSG-120KVA |
3相 380V |
3相 220/200V |
650*500*550 |
250KG |
|
JSG-150KVA |
3相 380V |
3相 220/200V |
800*600*600 |
350KG |
|
JSG-200KVA |
3相 380V |
3相 220/200V |
800*600*600 |
400KG |
|
JSG-250KVA |
3相 380V |
3相 220/200V |
820*750*900 |
500KG |
|
JSG-300KVA |
3相 380V |
3相 220/200V |
850*750*900 |
600KG |
|
JSG-400KVA |
3相 380V |
3相 220/200V |
1000*800*1300 |
650KG |
|
JSG-500KVA |
3相 380V |
3相 220/200V |
1000*800*1300 |
850KG |
|
JSG-600KVA |
3相 380V |
3相 220/200V |
1200*900*1500 |
950KG |
|
JSG-800KVA |
3相 380V |
3相 220/200V |
1300*1100*1700 |
1050KG |
|
JSG-1000KVA |
3相 380V |
3相 220/200V |
1500*1200*1900 |
1200KG |
|
以上为常规产品容量型号，特殊电压、型号规格按要求定做，欢迎来电咨询! 24小时服务热线：13380317598 QQ：1807526131 QQ:70160967 |
||||
★★★安装方法
1.将变压器输入端接到相应的电源电压上（380V）；
2.将变压器输出端（220V）接到所需使用设备的电源输入端上；
3.合上电源即可正常使用。
★★★使用环境
1.适用海拔高度：≤5000m
2.环境温度：-15℃～+45℃
3.相对湿度：≤90%
4.安装场所应通风良好、整洁干燥，无严重影响变压器绝缘强度的气体，蒸汽，化学性
沉积,污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。
5.凡不符合上述使用环境的，应与我们协商确定。
