★★★隔离变压器
产 品 型 号：单相JDGG/三相JSGG
产 品 容 量：单相JDGG系列10VA、50VA、1000VA—30KVA
三相JSGG系列1KVA、20KVA、50KVA、200KVA—1000KVA
以上为我司常规产品型号（特殊电压、型号可根据客户要求订做）。
★★★产品说明
本厂JSGG系列隔离变压器是在经过进一步吸取国内同类产品优点，符合IEC60076-11和
GB6450等国际、国家标准而设计的初级与次级完全隔离开绕制的干式变压器。
产品铁芯采用进口的优质精密冷辄硅钢片叠加而成，具有损耗小、电磁转换率高等特点。
绕组与绕组之间采用了层层绝缘处理，并设计了静电屏蔽层，最大程度减少了两绕组之间
的电磁干扰。
变压器整体采用特种树脂真空侵漆处理，具有高导磁、低损耗、低噪音、温升小、抗滤波
防干扰、安全性能强等特点。
金山谷根据10多年来近万家客户使用情况的数据分析，本产品主要适用于设备类别有：
数控机床设备、医疗设备、电梯、激光钻孔机，注塑机，曝光机，光绘机，印刷机，
火花机，CNC加工中心，整流装置、产品老化测试等所量身定制。
常规单相输入交流电压220V、200V、110V；输出电压220V、110V、48V、24V等；
常规三相输入交流电压380V、420V、440V；输出电压380V、220V、200、190V、110V等。
★★★产品特点
1. 起电气隔离作用，除了可以保护设备，还可以保护人身安全；
2. 负载温升低；
3. 噪音低于45分贝；
4、电压抽头容易转换，将三线△接线转换为四线Yo系统，即△型转换为Y型或Y型至△ 型
5. 绝缘性能好，绕组与绕组之间层层绝缘，安全性能强；
6. 抗干扰防湝波，通过Y/△接线的隔离变压后，能够阻止一部分谐波的传输；
7. 外形美观，安装接线方便简易，箱体底部脚轮滚动灵活，方便搬动及安装。
8. 变压方式：电磁耦合：升压式、降压式、三相变单相式。

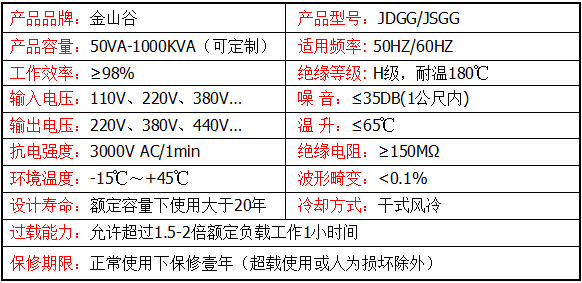

★★★主要技术参数
★★★产品规格、尺寸、重量
|
型号/容量 |
输入电压（V) |
输出电压（V） |
带外箱尺寸 |
带外箱重量 |
|
JSGG-1KVA |
3相 380V |
3相 220/200V |
L*W*H（mm) |
20KG |
|
JSGG-2KVA |
3相 380V |
3相 220/200V |
380*260*280 |
30KG |
|
JSGG-3KVA |
3相 380V |
3相 220/200V |
440*320*330 |
40KG |
|
JSGG-5KVA |
3相 380V |
3相 220/200V |
440*320*330 |
45KG |
|
JSGG-7KVA |
3相 380V |
3相 220/200V |
440*320*330 |
50KG |
|
JSGG-10KVA |
3相 380V |
3相 220/200V |
440*320*330 |
60KG |
|
JSGG-15KVA |
3相 380V |
3相 220/200V |
500*360*400 |
90KG |
|
JSGG-20KVA |
3相 380V |
3相 220/200V |
580*420*450 |
130KG |
|
JSGG-30KVA |
3相 380V |
3相 220/200V |
580*420*450 |
165KG |
|
JSGG-40KVA |
3相 380V |
3相 220/200V |
650*500*550 |
215KG |
|
JSGG-50KVA |
3相 380V |
3相 220/200V |
650*500*550 |
245KG |
|
JSGG-60KVA |
3相 380V |
3相 220/200V |
650*500*550 |
285KG |
|
JSGG-80KVA |
3相 380V |
3相 220/200V |
800*600*600 |
375KG |
|
JSGG-100KVA |
3相 380V |
3相 220/200V |
800*600*600 |
425KG |
|
JSGG-120KVA |
3相 380V |
3相 220/200V |
850*700*900 |
500KG |
|
JSGG-150KVA |
3相 380V |
3相 220/200V |
850*700*900 |
580KG |
|
JSGG-200KVA |
3相 380V |
3相 220/200V |
1000*800*1300 |
700KG |
|
JSGG-250KVA |
3相 380V |
3相 220/200V |
1100*800*1500 |
800KG |
|
JSGG-300KVA |
3相 380V |
3相 220/200V |
1200*800*1700 |
850KG |
|
JSGG-400KVA |
3相 380V |
3相 220/200V |
1400*900*1800 |
950KG |
|
JSGG-500KVA |
3相 380V |
3相 220/200V |
1600*1000*1800 |
1050KG |
|
JSGG-600KVA |
3相 380V |
3相 220/200V |
1600*1100*1900 |
1200KG |
|
JSGG-800KVA |
3相 380V |
3相 220/200V |
1800*1200*2000 |
1350KG |
|
JSGG-1000KVA |
3相 380V |
3相 220/200V |
1900*1200*2100 |
1500KG |
|
以上为常规产品容量型号，特殊电压、型号规格按要求定做，欢迎来电咨询！ 24小时服务热线：13380317598 QQ：1807526131和70160967 |
||||
★★安装方法
1. 将变压器输入端接到相应的电源电压上（380V）；
2. 将变压器输出端（220V）接到所需使用设备的电源输入端上；
3. 合上电源即可正常使用。
★★使用环境
1. 适用海拔高度：≤5000m
2. 环境温度：-15℃～+45℃
3. 相对湿度：≤90%
4. 安装场所应通风良好、整洁干燥，无严重影响变压器绝缘强度的气体，蒸汽，化学
性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质
5. 凡不符合上述使用环境的，应与我们协商确定。
